会议室解决方案

会议室的音视频解决方案

概述：

会议室通常用于讨论、会议，需要多方位的音频覆盖，视频方面需要每个位置的屏幕可视性。声学处理上，会议桌的结构可能导致声音反射路径不同，需特别注意。 系统简洁，操作方便，适合中小型会议及视频会议的需求。

声学部分对于会议室，需要更注重语音清晰度，减少回声和噪声。天花处理需要吸音材料还。墙面需要扩散体和吸音板结合，尤其是会议桌周围会有更多反射。地面更倾向于专业地毯或者静音材料处理。

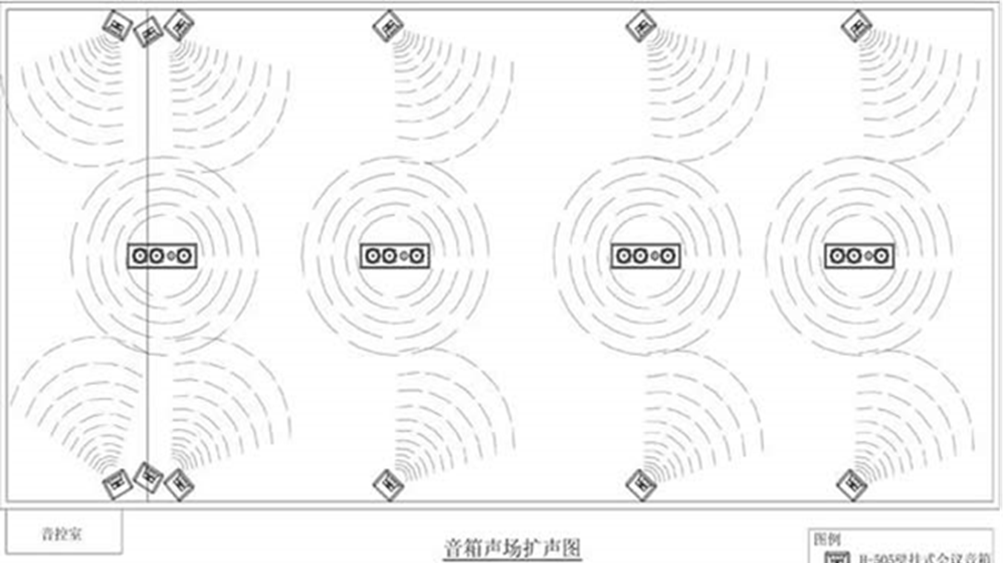

音频系统主扩声需要分布式扬声器，比如吸顶音箱或壁挂式音柱，确保每个位置都能听清。需要考虑中央扩声还是分散式扩声。视频会议系统需要摄像头覆盖所有位置，以及显示设备的位置需要布置恰当。

视频系统方面，需要每个位置都能看到屏幕，可中央放置大屏，周围配备辅助屏。需要考虑视频矩阵和信号切换，方便不同设备的接入。中控系统要简单，可采用触摸屏或平板控制。

最后需要注意其它使用功能，比如录播功能、网络流媒体支持等。会议室可能更注重互动性，所以麦克风的数量和位置很重要，需采用自动混音台来管理多路输入。

方案技术要点分析说明：

一、项目概况

场地空间一般容纳20-30人，需满足会议讨论、远程视频会议、多媒体演示等需求。

二、声学优化方案

1. 基础声学设计

1.1 建声改造

| 区域 | 处理方案                                            | 技术参数          |

|--------|------------------------------------------------------ ------|---------------------         |

| 天花      | 双层9.5mm石膏板+25mm聚酯纤维吸音板                                   | NRC≥0.75                     |

| 墙面      | 布置100mm弧形木质扩散体+交替安装30mm玻纤吸音板   | 扩散频率300-5kHz |

| 地面    | 6mm隔音垫+短绒抗静电地毯                                           | IIC≥45                    |

| 会议桌 | 内置吸声材料的环形桌体（厚度≥50mm）                                     | STC≥30                           |

1.2 混响时间控制

目标值：

- 语言频段（500-2000Hz）混响时间：0.4-0.6s

- 低频（125Hz）混响时间：≤0.8s

实现手段：

- 在天花中心区域增加直径2m的圆形吸声吊顶（α=0.9）

- 墙面安装可调节吸声模块（旋转式吸/扩两用板）

2. 噪声控制

- 隔声门窗：采用PVB夹胶玻璃（6+1.14+6）+密封磁吸条（STC≥38）

- 空调系统：定制低噪声风管机（≤35dB(A)@1m）

- 设备噪声：所有电子设备机柜加装弹性减震支座

三、音视频系统设计

1. 音频系统

1.1 核心配置

| 设备类型    | 基本参数                | 数量          | 安装方式           |

|------------   |---------------------|------------|----------------- |

| 主扩声        |吸顶音箱或音柱        | 8只或4只   | 每45°角安装      |

| 数字调音台 | 16-24路                  | 1台           | 机柜嵌入式        |

| 话筒系统     |界面话筒或台面话筒    | 20个         | 桌面安装            |

| 处理器        | 16进8出                  | 1台           | 支持Dante协议   |

1.2 特色功能

- 自动混音：采用DSP自动增益控制，支持同时开启≤6支话筒

- 声场均衡：通过Smaart V8软件系统实时校正频率响应（±3dB）

- 降噪处理：配备DAN动态噪声抑制模块

2. 视频系统

2.1 显示系统

| 设备            | 规格              | 数量     | 安装位置          |

|-------------|---------------|---------|-----------------|

| 会议智慧屏 |85’’-100”      | 4-8m²   | 会议室一侧中央 |

| 会议摄像机   |12倍光学变焦 | 3台       | 天花四角吊装    |

2.2 信号管理

- 视频矩阵：4K（支持HDBaseT传输）

- 中控系统：无线触控屏+中央控制系统

- 协作系统：智能会议终端

3. 系统拓扑

发言单元 --> 数字混音器   --> 音频处理器   --> 音箱或喇叭

视频源    --> 视频矩阵      --> 智慧显示屏

控制终端 --> 中控主机 --> 所有子系统

四、方案优势与挑战

1. 技术优势

- 声学性能：

   - 语言传输指数STIPA≥0.75

   - 本底噪声≤NR25曲线

- 系统集成：

   - 支持一键切换会议模式（本地/远程/混合）

   - 设备状态实时监控（温度/信号强度/功耗）

2. 实施挑战与对策

| 挑战点               | 解决方案                                      | 附加成本     |

|------------------|------------------------------------|-------------|

| 环形声场均匀度   | 采用8声道DSP分区控制                | +12%预算   |

| 桌面共振                 | 定制复合结构桌体（蜂窝铝基板） | +8%成本    |

| 视频拼接大屏     | 配备Barco图像处理器                   | +20%投入   |

3. 运维成本分析

- 能耗：待机功耗≤200W，满负荷≤1.8kW

- 维护周期：

   - 每季度：麦克风灵敏度校准

   - 每半年：吸声材料表面清洁

五、预算估算

| 分类          | 预算占比   | 备注                                         |

|----------|-----------|------------------------|

| 声学工程 | 30%       | 含定制会议桌                     |

| 音频系统 | 40%           | 重点在话筒阵列                |

| 视频系统 | 30%           | 智慧屏占视频预算70% |

| 其他           | 10%       | 含三年维护套餐           |

六、方案总结

1. 核心创新：

   - 创新"声场-显示-控制"三位一体环形解决方案

   - 采用模块化声学墙面系统（支持后期功能扩展）

2. 实施建议：

   - 优先完成建筑结构隔声测试（建议符合GB/T 50121标准）

   - 预留4路POE++供电端口（单端口≥90W）

   - 建议配置双机热备系统（主备切换时间≤0.5s）

3. 技术验证：

   - 通过EASE Focus 3声场模拟验证覆盖均匀度（±2dB）

   - 视频系统通过VESA DisplayHDR 400认证

---

方案亮点：

- 采用声学主动补偿技术（AAC），在0.1秒内消除突发噪声

- 支持UWB精准定位（发言者视频自动跟踪精度±3°）

- 通过LEED声环境金级认证标准

注意事项：

- 建议会议桌绝缘电阻≥100MΩ（防止设备漏电干扰）

- 空调出风口需避开话筒阵列上方区域
