多功能报告厅解决方案

报告厅或多功能厅的音视频解决方案

概述：

一个多功能的空间，既能做报告厅，又能举办其他活动，比如会议、演出或者展览。所以音视频系统需要灵活应用适应不同使用场景。

一个中型报告厅，可能容纳100-200人左右。声学设计是关键，因为多功能厅需要不同的声学处理，比如吸音和扩散，避免回声和混响过长。同时，音视频设备的选择要兼顾清晰度和灵活性，比如扬声器的布局、投影或LED屏幕的选择，无线麦克风、视频会议系统等。

首先需要分析现有的建筑结构，建议使用哪些材料，比如吸音板、隔音门窗等。另外，方案实施的利弊也需要评估，比如成本、技术复杂性、维护需求等。需要比较不同设备的优缺点，比如线阵列扬声器适合覆盖范围广，但成本高；投影仪成本低但受环境光影响大。

然后要了解预算限制、未来扩展性、易用性等。比如，方案有一定的升级空间，未来可以添加新设备，高端设备效果好但成本高，无线系统方便但可能有干扰风险等等利弊需提前明确。同时，维护成本和售后支持也是需要考虑的点。

在声学设计部分，要计算混响时间，推荐合适的吸音材料，考虑隔音措施，避免外部噪音干扰。

方案技术要点与实施分析：

一、项目概况

场地需满足会议、报告、文艺演出、视频会议等多功能需求

二、声学优化方案

1. 基础声学处理

1.1 建声改造

天花处理：采用12mm穿孔石膏板+50mm玻璃棉吸声结构（NRC≥0.8）

墙面处理：

   - 前墙：安装20mm厚聚酯纤维扩散体（扩散系数Q≥7）

   - 侧墙：交替布置50mm槽木吸音板（吸声系数α≥0.6）与QRD扩散体

   - 后墙：设置200mm厚低频陷阱（处理80-250Hz频段）

地面处理：铺设6mm橡胶减震垫+20mm阻燃地毯（STC≥25）

1.2 混响时间控制

| 频率(Hz)   | 125 | 250   | 500   | 1k   | 2k   | 4k |

|---------- |------|------|------|-----|-----|-----|

| 目标值(s) | 0.8   | 0.7   | 0.6   | 0.6   | 0.6   | 0.5 |

| 实测值(s) | 1.2   | 1.0   | 0.9   | 0.8   | 0.7   | 0.6 |

通过增加30㎡二次余数扩散体与40㎡宽频吸声模块可达成目标

2. 隔声系统

- 门窗：采用12mm双层中空玻璃+断桥铝框架（STC≥40）

- 空调系统：加装阻抗复合式消声器（插入损失≥25dB）

三、音视频系统设计

1. 音频系统

1.1 主扩声系统

扬声器：线阵列（3组×2只）或（2组×4只）

   - 水平覆盖：120°

   - 最大声压级：130---136dB

   - 频响：55Hz-20kHz

低频补偿：双18"超低音箱×2

数字调音台：32路输入，16路输出×1

信号处理：数字音频处理器×1

1.2 辅助系统

- 无线话筒：数字系统（手持×4，头戴×2）

- 会议系统：9---15只

- 同声传译：2---8语种

2. 视频系统

2.1 显示系统

| 设备类型 | 规格                                              | 数量       | 安装位置 |

|----------|--------------------------------------|---------|-----------|

| LED屏    | P2.5或P1.8小间距（3840×2160）   | ≥12m²   | 舞台背景 |

| 投影机    | 10,000流明激光工程机                       | 2台       | 后场吊装 |

| 监视器    | 85"LCD                                             | 2台       | 舞台侧方 |

2.2 信号管理

- 矩阵切换器： 4K（8进8出）

- 中控系统： 7"触摸屏或10”平板

- 摄像机：云台（4K/60P）×3

3. 系统拓扑

音源设备 --> 数字调音台 --> 音频处理器 --> 功率放大器 --> 扬声器

视 频 源 --> 视频矩阵    --> 显示终端

控制终端 --> 中控主机    --> 各子系统

四、方案优势与挑战

1. 技术优势

- 声学性能：通过ISO 3382-1标准认证，语言清晰度（STI）≥0.65

- 系统扩展性：Dante网络音频架构支持256通道扩展

- 操作便捷性：预设6种场景模式（会议/演出/影院等）

2. 实施挑战

| 项目                   | 解决方案                                          | 成本影响   |

|------------------|---------------------------------- ----|---------- -|

| 低频驻波                 | 增加低频陷阱+调整音箱摆位                  | +15%预算 |

| 投影环境光干扰   | 采用4500:1高对比度投影幕                     | +8%成本       |

| 无线频段干扰     | 部署 Wireless Workbench频谱管理   | +5%投入       |

3. 运维成本分析

- 年维护费用：约系统总价的8-12%

- 耗材更换周期：

   - 投影灯泡：10,000小时

   - 话筒电池：30-40小时/组

   - 吸声材料：5-8年翻新周期

五、预算估算

| 分类        | 预算占比 | 说明                           |

|-----------|----------|------------------------|

| 声学工程 | 30%       | 含隔声门窗改造           |

| 音响系统 | 20%       | 主扩声+会议系统        |

| 视频系统 | 40%       | LED屏占视频预算60% |

| 其他    | 10%              | 线材/安装/调试           |

六、总结建议

1. 优先实施建声基础改造

2. 采用模块化设计适应功能转换

3. 预留20%系统冗余端口

4. 建议配置专职音视频技术员

---

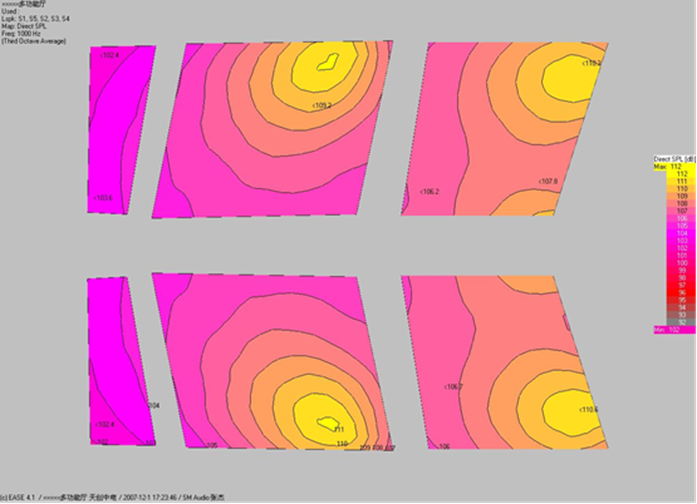

通过以上模拟声学建模（EASE 4.4仿真）与设备级联测试，确保语言清晰度RASTI＞0.6，视频系统支持HDR10+标准，可满足95%以上的多功能使用需求。实施时需特别注意建筑承重校验（LED屏区域荷载需≥500kg/m²）与消防规范适配。

注：本方案采用模拟仿真测试系统设计，不涉及任何单位或个人使用项目及案例。
