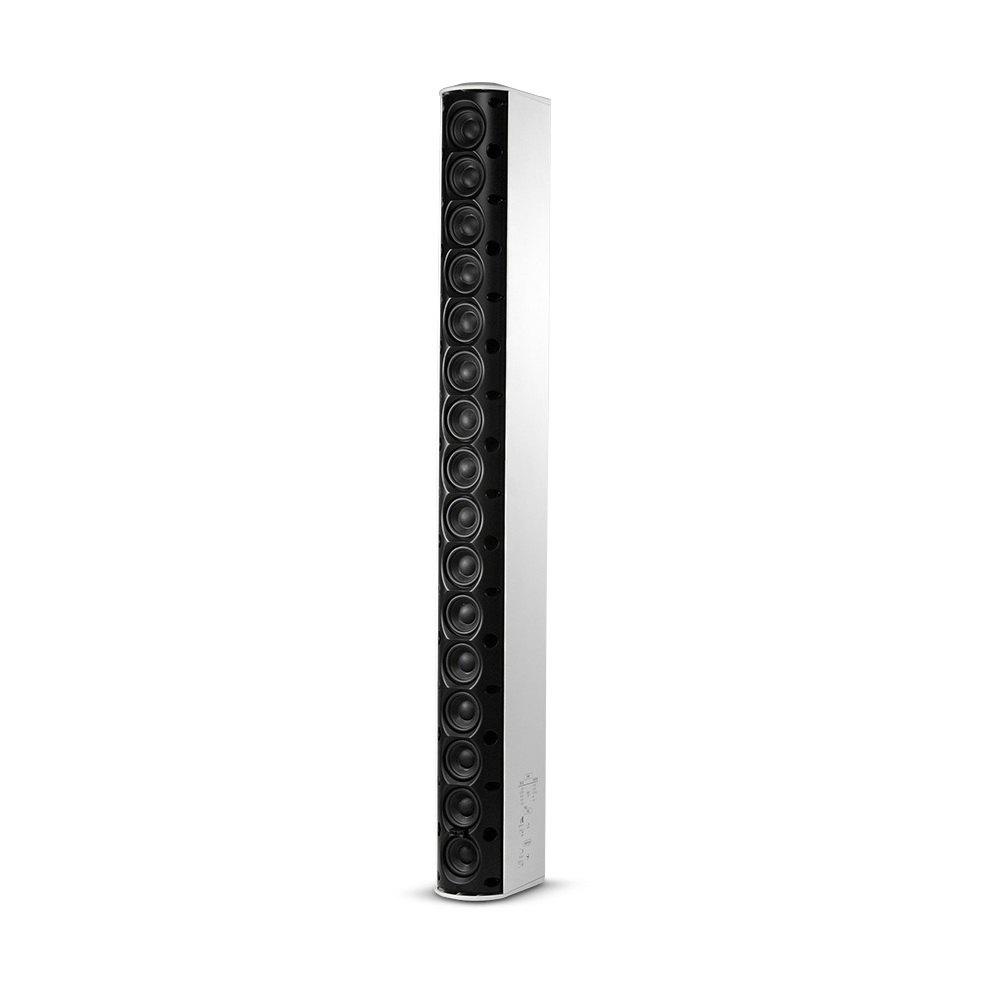

JBL CBT 100LA-LS线性阵列柱式扬声器

型号 CBT 100LA-LS
系列 CBT系列
马上咨询
产品详情

线性阵列柱式扬声器,带 16个 50 mm(2“)驱动器和 EN24:<> 认证

CBT 100LA-LS采用恒定波束宽度技术™,代表了模式控制一致性的突破,利用复杂的模拟延迟波束形成和幅度锥形来实现卓越、一致的垂直覆盖,而没有直型柱式扬声器典型的窄垂直波束和超出覆盖范围的摆角。该扬声器符合 EN 54-24 标准,适用于生命安全应用。

特点

  • 正在申请专利的恒定波束宽度技术™提供高达最高频率的恒定方向性,并减少覆盖范围外的波角。

  • 符合 EN 54-24 标准,适用于生命安全应用(与随附的 MTC-PC2 面板盖一起安装时)

  • 垂直模式覆盖范围可在 40° (中等投射)和 15° (长冲程应用)之间切换。

  • 可切换发声在音乐模式下提供平坦的响应,在语音模式下提供中音临场峰值。

  • 动态声波保护过载保护™

  • 包括旋转(平移)/倾斜壁挂支架。

  • 内置70V/100V变压器,外加8欧姆直接能力。

性能

系统16 个50 mm(2“)全频
频率范围 (-10dB)120 赫兹 – 20 千赫
覆盖角度垂直:可切换,窄模式:15° (±10°),宽模式:40° (±10°),水平:150° (±20°)

灵敏度

窄:(语音模式)96 dB (2 kHz - 14 kHz) (音乐模式) 93 dB (300 Hz - 18 kHz) 广义:(语音模式)93 dB (2 kHz - 14 kHz) (音乐模式) 90 dB (300 Hz - 18 kHz)
EN54 灵敏度 (@ 4m)76 dB(根据 EN54:24 频谱和 4 米处的测量条件,设置为宽/音乐模式。
阻抗8欧姆(直通模式)15w@70v;30w@100v抽头 = 333Ω 30w@70v;60w@100v抽头 = 167Ω 60w@70v;120w@100v抽头 = 83Ω 120w@70v;不定C@100v抽头 = 42Ω
额定功率325 W(峰值 1300W),2 小时
200 W(800W 峰值),100 小时
最大声压级(1米)窄:(语音模式) 121 dB 连续平均(127 峰值)(音乐模式) 118 dB 连续平均(124 峰值) 广义:(语音模式)118 dB 连续平均(124 峰值)(音乐模式) 115 dB 连续平均(121 峰值)
EN54 最大声压级 (@ 4m)92 dB(根据 EN54:24 频谱和测量条件,4 米处)
变压器抽头120W、60W、30W(仅限 15V 时为 70W)和 8 通,通过开关
参考轴规格和测量值在轴上垂直和水平参考到扬声器挡板的中心点。
外壳玻璃纤维增强ABS机柜,具有UL94-5VB可燃性等级,涂漆铝格栅
户外能力IP-55 等级,符合 IEC529 标准,与可选的 MTC-PC2 面板盖一起安装时。抗紫外线、防潮和 200 小时 ASTM G85 耐酸空气/盐雾。
颜色黑色或白色 (-WH)
插入点背板上有 18 个 M6 插入点。
装配随附的旋转(平移)/倾斜壁挂支架提供连续可变的 +/-80 度左右旋转瞄准(无向上/向下倾斜 - 请参阅支架指南,了解各种向上/向下倾斜角度下的最大旋转范围)、连续可调±15 度倾斜以及 5 度固定增量点。位于背板上的 108 个螺纹安装点符合 OmniMount® 51.4 和其他兼容第三方支架的行业标准矩形 25 x 2 mm(0.30 x 0.<> in)模式。螺纹安装点可用于悬挂。
尺寸(高 x 宽 x 厚)1000 x 98.5 x 153(39.4 英寸 x 3.8 英寸 x 6.0 英寸)
净重量7.2 千克(15.8 磅)
安全机构EN54-24:2008 认证(证书编号 0359-CPR-00432),当安装时与 MTC-PC2 端子面板盖一起安装时。机柜UL94-5VB可燃性等级。符合IEC60849/EN60849的要求。变压器 UL 注册符合 UL1876 标准。

随附配件

旋转(平移)/倾斜壁挂支架MTC-PC2端子面板盖
可选配件MTC-CBT-FM1 嵌入式安装薄型壁挂支架 MTC-CBT-SMB1 支架安装支架,用于 35 mm 扬声器支架
